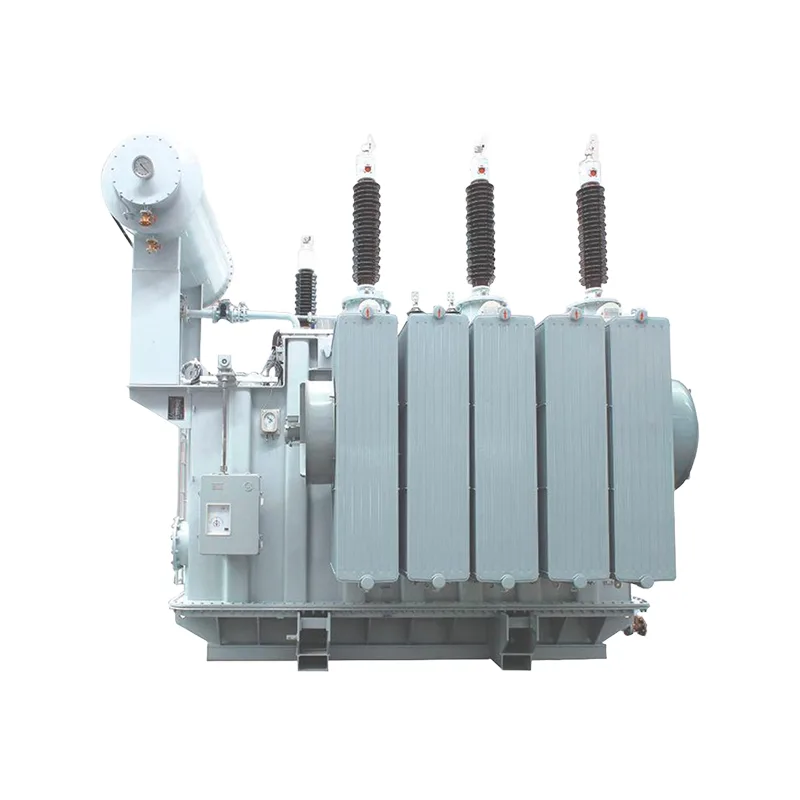

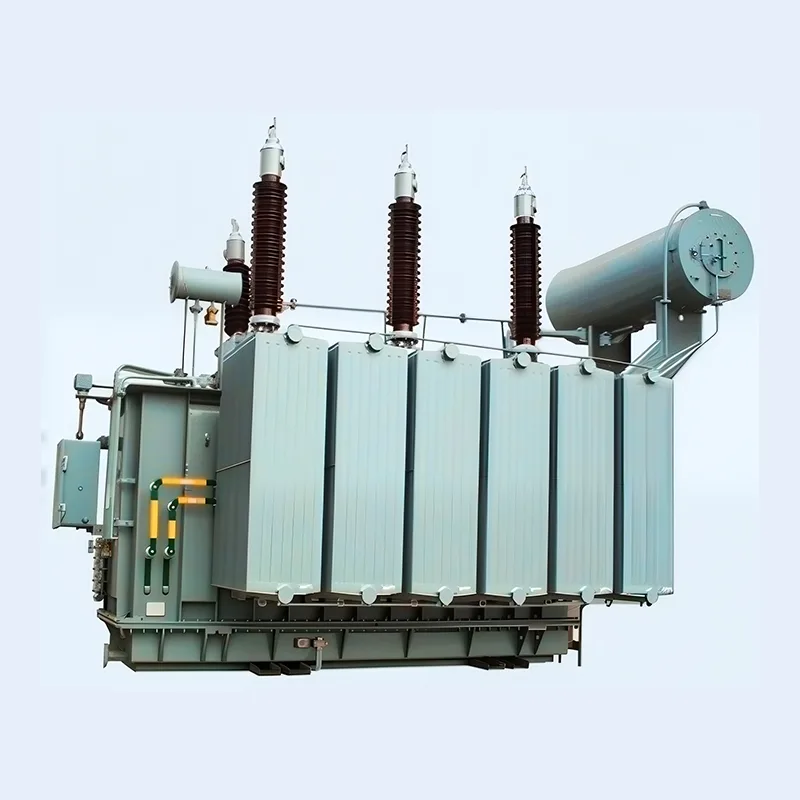

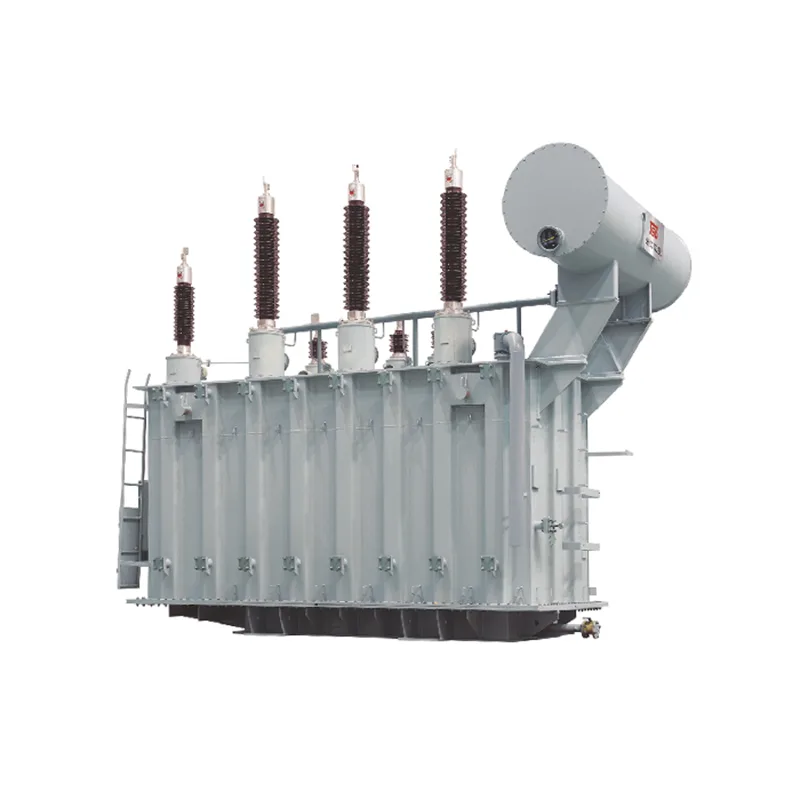

110KV oljenedsenket krafttransformator

Dahu Electric er en profesjonell produsent og leverandør av 110KV oljenedsenkede krafttransformatorer i Kina. Dette produktet er svært stabilt, kostnadseffektivt og pålitelig i ytelse, og er egnet for kraftverk, transformatorstasjoner, så vel som store industri-, gruve- og petrokjemiske bedrifter.

Send forespørsel

produktbeskrivelse

Produktdetaljer

1. Høytrykkstransformator, bruk japansk Toshiba-analyseprogramvare og selskapets unike beregnings- og valideringsprosedyrer. For å sikre ytelsen til produktet, designer og tester vi til 110KV oljenedsenket krafttransformatorkjerne, spole, maskinkropp, blytråd, oljetank og andre deler av maskinen.

2. Vårt produkt SSZ11-40000/110 har bestått kortslutningsbærekapasiteten og alle rutinemessige typetester fra National Transformer Quality Supervision and Inspection Center.

3. Dette produktet har egenskapene stabilitet, økonomi, pålitelighet og miljøvern, og er egnet for kraftverk, transformatorstasjoner og store industri-, gruve- og petrokjemiske virksomheter.

Produktfordeler

1、Fullt forseglet og isolert struktur kan garantere personsikkerheten.

2、 Økonomisk og effektiv for å redusere nettverkstap og driftskostnader.

3、110KV oljenedsenket krafttransformator brukes ikke bare til ringnettverk, men også terminal.

4、 Lavt tap, lav støy, overlegen ytelse.

5、 Lav temperatur, overbelastningsevne.

6 、 Transformator vedtar spesiell struktur og dens enestående fordeler er av høy kvalitet.

Teknisk parameter

6300kVA~120000kVA to-viklingstransformator med NVTC

Nominell kapasitet (kVA)	Nominell spenning og tappeområde			Vektor gruppe	Nei-loa dårlig strøm (%)	Impedansspenning (%)	Tap uten last (kW)	På lasttap (kW)
Nominell kapasitet (kVA)	Høy vokage	Tappeområde	Lav spenning	Vektor gruppe	Nei-loa dårlig strøm (%)	Impedansspenning (%)	Tap uten last (kW)	På lasttap (kW)
6300	110.121	*2x2,5 %	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA treviklingstransformator med NVTC

Vurdert kapasitet (kVA)	Nominell spenning og tappeområde			Vektor grOA	No-lond curret (%)	Impedansspenning (%)		Ingen belastning tap (kW)	På last tap (kW)
Vurdert kapasitet (kVA)	Høy spenning	Middels spenning	Lav spenning	Vektor grOA	No-lond curret (%)	Gå opp	Gå ned	Ingen belastning tap (kW)	På last tap (kW)
6300	110=2* 2,5 %, 121 *2x2,5 %	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17.5-18.5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA to-viklingstransformator med OLTC

Vurdert kapasitet (kVA)	Nominell spenning og tappeområde			Vektor gruppe	Nei-oad nåværende (%)	Impedansvotage (%)	Tap uten tap (kW)		På lasttap (kW)
	Highveitage	Tappeområde	Lav spenning0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA treviklingstransformator med OLTC

Vurdert kapasitet (kVA)	Nominell spenning og tappeområde			Vektor gruppe	Ingen belastning nåværende (%)	Impedansspenning (%)	Ingen belastning tap (kW)	På last tap (kW)
Vurdert kapasitet (kVA)	Høyvcitage	Middels spenning	Lav valtage	Vektor gruppe	Ingen belastning nåværende (%)	Impedansspenning (%)	Ingen belastning tap (kW)	På last tap (kW)
6300	110±8x 12,5 %	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV:17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
