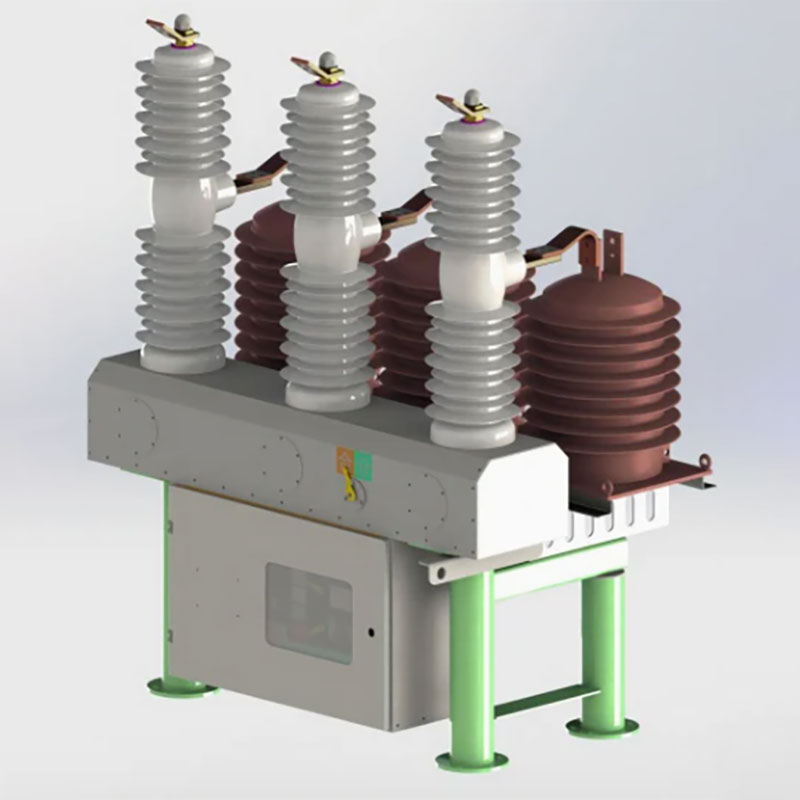

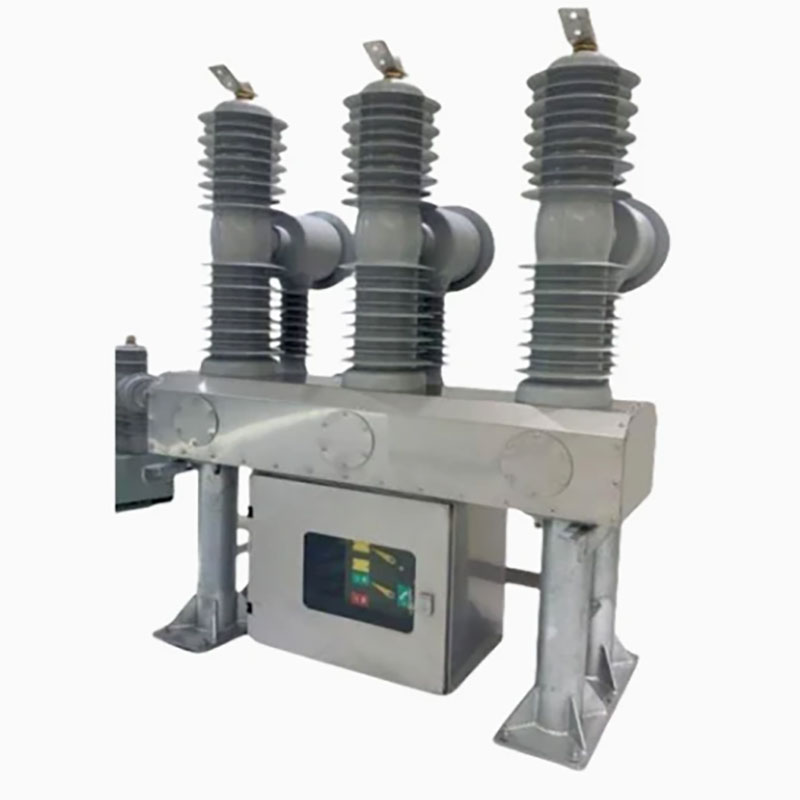

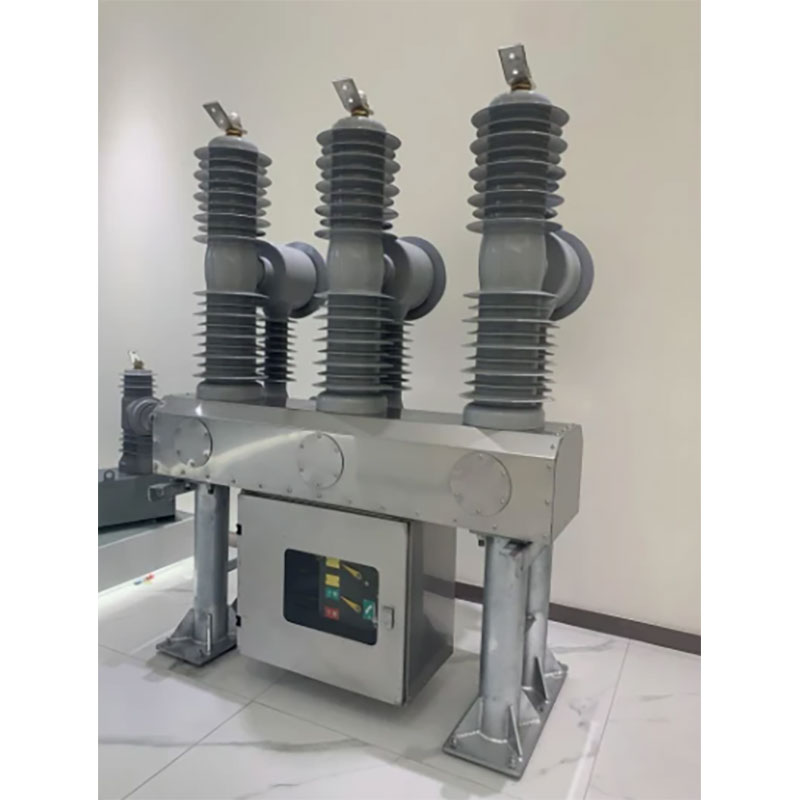

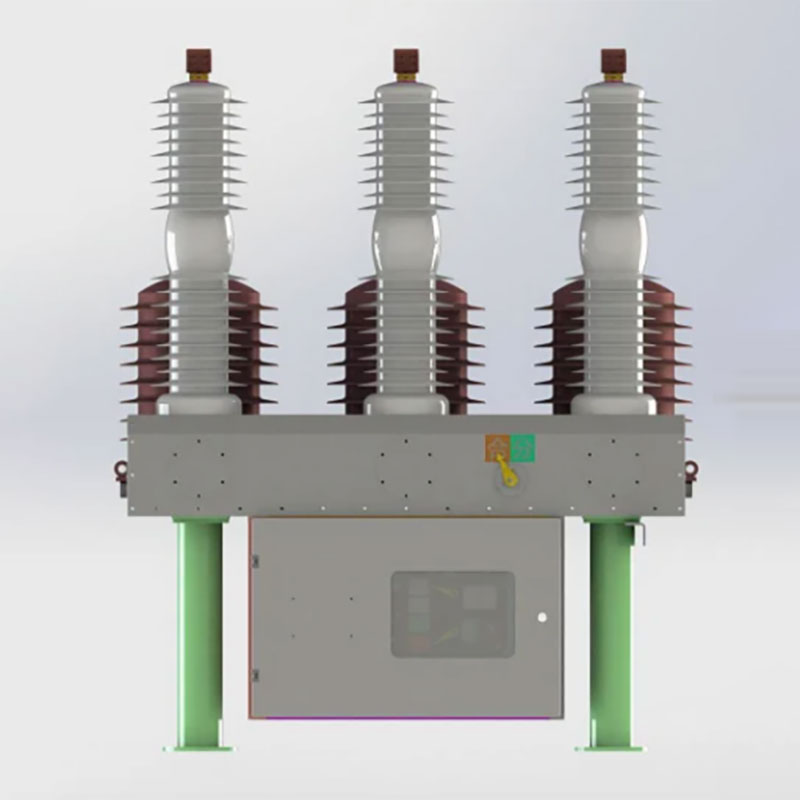

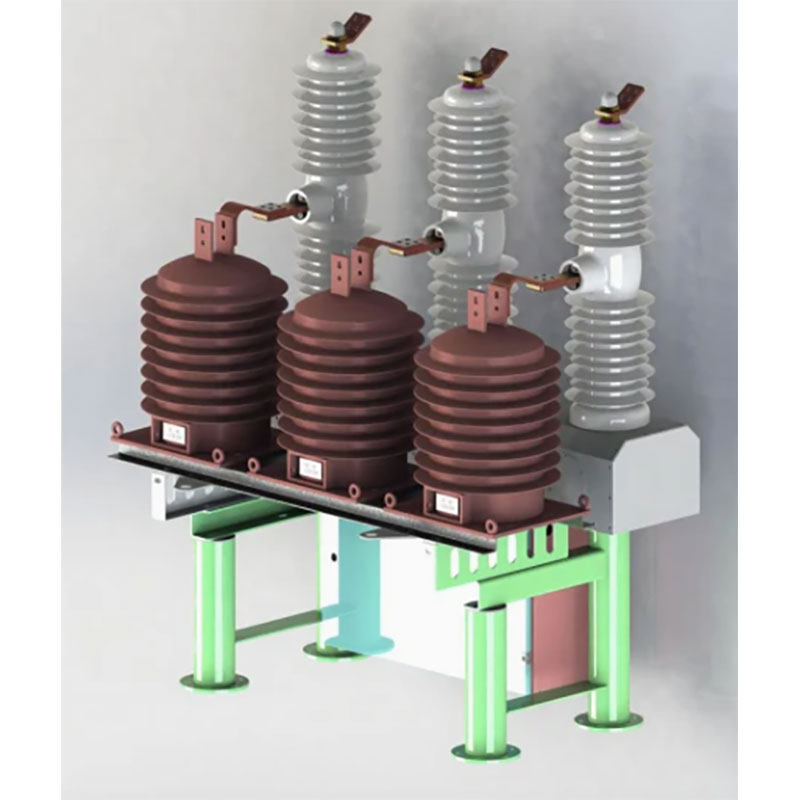

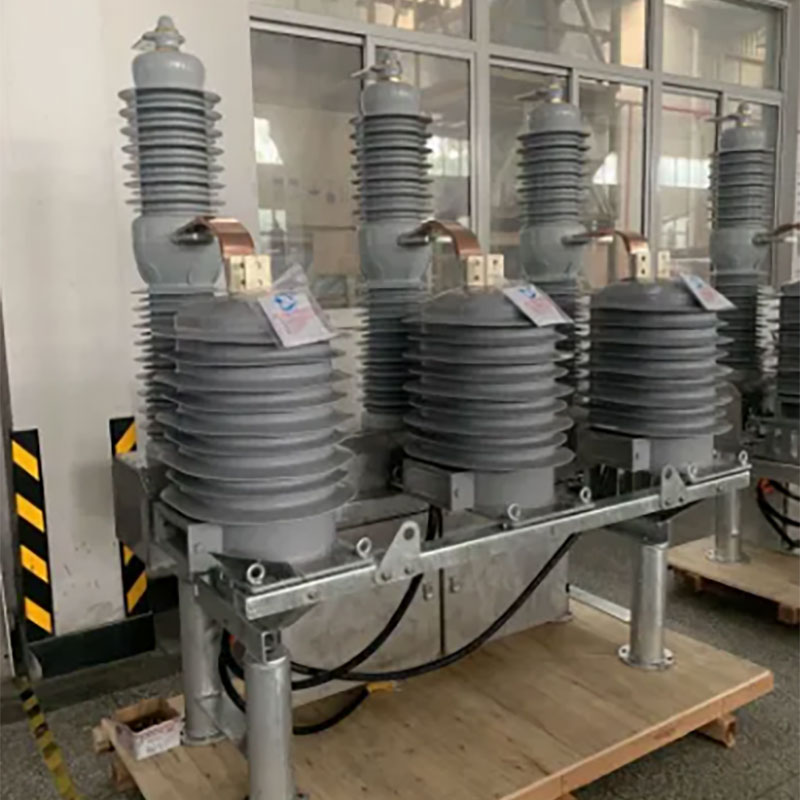

Utendørs vakuum effektbryter

Outdoor Vacuum Circuit Breaker produsert av Dahu Electric er en utendørs distribusjonsenhet med nominell spenning 40,5 kV og frekvens 50 Hz, som er anvendelig på materens side av transformatorstasjon og industriell og gruveforetak som trenger generell beskyttelse, kontroll og hyppig drift av bryteren.

Send forespørsel

produktbeskrivelse

Hoveddelen av effektbryteren har vakuumutryddelse, enkel struktur, kraftig avbruddsevne og lang levetid. Stangen er laget av epoksyharpiks / silikongummi -komposittisolator, ingen olje og SF6 -gass, denne faste isolerte vakuumskretsbryteren er designet miljøvennlig.

Etter å ha brukt komposittisolasjonsstruktur, oppfyller utendørs vakuumkretsbryter kravene til luftavstand og krypavstand under normale driftsforhold og reduserer effektivt volumet til effektbryteren, den viktigste ledende sløyfestakuum -sammenbruddet og den dynamiske og statiske ledende forbindelsen er installert i isolasjonssylinderen, slik at fasen bare er 300MM. Hovedkretsen elektriske tilkoblinger er alle faste tilkoblinger med høy pålitelighet.

Produktdetaljer

Modulær mekanisme

Modulær mekanismeutforming, meget standardisert struktur;

Mekanisme er enkel å montere / demontere og lett å vedlikeholde;

Høy pålitelighet med mindre antall deler

Integrert ladehåndtak, gjør operasjonen praktisk og enkel

Pot-type pol

Miljøvennlig isolasjonsmateriale, PA66 gir lett vekt, høy dielektrisk ytelse;

Resirkulerbar og enkel avhending etter produktets livssyklus;

Kostnadseffektiv og pålitelig;

Vakuum effektbryter

Oppfyller kravene til IEC og GB -standarder fullt ut;

Fullfør sammenkobling, forhindre feiloperasjon og gi sikkerhet i drift;

Modulær design, forkortet leveringstid;

Liten åpningsrebound og utmerket ytelse;

Ytelsesfordel

Produktet er utstyrt med en bistabel permanent magnets driftsmekanisme, mekanismen er utstyrt med en permanent magnet, av den permanente magneten for å tilveiebringe en holdekraft, slik at bryteren opprettholdes i åpen og lukket tilstand, sammenlignet med den konvensjonelle fjæren, er antallet mekanisk deler redusert den mekaniske overføringen er den som er en kraftig liv, er den som er en kraftig liv, er at den mekaniske livet er den mekaniske livet, er at den mekaniske livet er den mekaniske livet, er den konvensjonelle

Hoved teknisk spesifikasjon

Tekniske parametere
Ingen.	Punkt			Enhet	Verdi
1	Nominell spenning			kv	40.5
2	Rangert isolasjon Nivå (havnivå: 1000m)	1 min kraft hyppighet stå imot spenning	Tørr test		95
			Våt test (jord utenfor isolasjon)		85
		Lyn impuls tåler spenning (topp) 1.2/50us			200
3	Rangert strøm			A	1600/2500
4	Nominell frekvens			Hz	50/60
5	Rangert kortslutningsbrytende strøm			de	31.5
6	Nominell driftssekvens			O-0.3S-CO-180S- CO-180S-C
7	Rangerte kortslutningsbrytende nåværende bruddtider			ganger	20
8	Rangert kortslutning Lukkestrøm (topp)			de	80
9	Rangerte topp tåler strøm				50
10	Vurdert kort tid tåler strøm				31.5
11	Helt bruddtid			S	<0.125
12	Rangert kortslutningsvarighet				4
13	Mekanisk liv			ganger	10000
14	Nominell driftsspenning og hjelpekrets vurdert spenning			V	110/220

Mekaniske karakteristiske parametere for effektbryter

Ingen.	Punkt	Enhet	Verdi
1	Kontaktklarering	mm	18 ± 1
2	Kontakt overtravel	mm	6 ± 1
3	Åpningshastighet	M/s	1,6 ± 0,2
4	Lukkehastighet	M/s	0,8 ± 0,2
5	Samtidig av trefaset åpning og lukking	MS	≤2
6	Faseavstand	mm	680 ± 2
7	Kontakt lukking av sprett tid	MS	≤3
8	Hver fase ledende kretsmotstand	baby	≤60
9	Stengetid	MS	25 ~ 60
10	Åpningstid	MS	20 ~ 50
11	Rangert kraftfrekvens av energilagringsmotor	W	110
12	Nominell spenning av energiragermotor	V	220
13	Max./Min.Motor Spenning		120%/80%
14	Vurdert lukking av driftsspenning		220
15	Max./min. Lukking av driftsspenning		120%/80%
16	Rangert åpning av driftsspenning		220
17	Max./min. Åpne driftsspenning		120%/65%

Tekniske parametere for driftsmekanismen
Ingen.	Punkt		Enhet	Verdi
1	Nominell driftsspenning	Åpne tripper	V	AC220
		Lukking av tripper		AC220
2	Rangert motstand	Åpne tripper	Ω	56
		Lukking av tripper		56
3	Nominell utgangseffektfrekvens	Åpne tripper	W	320
		Lukking av tripper
4	Energilagring Motorisk kraftfrekvens			110
5	Nominell spenning på lagring av motorenergi		V	AC220
6	Energilagringstid		S	≤10
